【ZYNQ Ultrascale+ MPSOC FPGA教程】第十一章RS232實驗

FPGA技術專欄 ? 2021-01-23 11:22 ? 次閱讀

原創聲明:

本原創教程由芯驛電子科技(上海)有限公司(ALINX)創作,版權歸本公司所有,如需轉載,需授權并注明出處。

適用于板卡型號:

AXU2CGA/AXU2CGB/AXU3EG/AXU4EV-E/AXU4EV-P/AXU5EV-E/AXU5EV-P/AXU9EG/AXU15EG

實驗Vivado工程為“rs232_test”。

本章采用AN3485模塊的RS232電路實現UART數據傳輸。

1.模塊介紹

AN3845模塊專門為工業現場應用設計的RS232/485/422通信模塊。它包含一路RS232接口,2路RS485和2路RS422通信接口。配合開發板實現RS232、485和422的數據遠程傳輸和通信。RS232、485和422接口分別采用MAX3232、MAX3485和MAX3490芯片作為電平轉換芯片。模塊留有一個40針的排母用于連接開發板,RS232接口為一個標準的DB9串口公座,通過串口線直接連接電腦或者其他設備;RS485和RS422接口采用接線端子跟外部連接,超遠距離傳輸可達上千米,另外RS485和RS422接口部分帶有正負15KV的ESD防護功能。

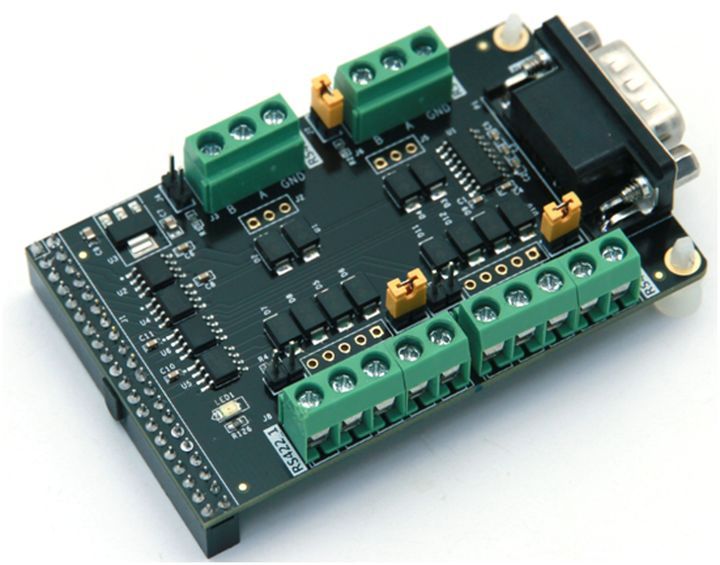

AN3845模塊實物照片如下:

pIYBAGAKLw2AXSHYAADXL8bqaFo978.jpgAN3845通信模塊正面圖

1.1模塊參數說明

以下為AN3485通信模塊的詳細參數:

RS232接口

    • 一路標準的DB9公座串行接口;

    • 使用MAX3232作為RS232和TTL電平的轉換;

    • 傳輸率高達120Kbps數據通訊速率

RS485接口

    • 兩路RS485接口,采用3線的接線端子;

    • 使用MAX3485作為RS485和TTL的電平轉換;

    • 工業級設計,抗干擾能力超強,同時采用有效的防雷設計;

    • 具有120歐匹配電阻,插上跳線帽即可使能匹配電阻,長距離傳輸時建議短接。

    • 支持多機通訊,允許接在最多128個設備的總線上

    • 傳輸率高達500Kbps數據通訊速率。

RS422接口

    • 兩路RS422接口,采用5線的接線端子;

    • 使用MAX3490作為RS422和TTL的電平轉換;

    • 工業級設計,抗干擾能力超強,同時采用有效的防雷設計;

    • 具有120歐匹配電阻,插上跳線帽即可使能匹配電阻,長距離傳輸時建議短接。

    • 支持多機通訊,允許接在最多128個設備的總線上

    • 傳輸率高達500Kbps數據通訊速率。

1.2模塊功能說明

AN3485模塊的RS232接口采用MAX3232芯片實現RS232和+3.3VTTL電平的轉換。TTL電平的串口接收和發送信號(RXD,TXD)連接到40針的連接器上跟外面的FPGA芯片或者ARM芯片實現串口通信。RS232串口通信的最高速度為120kbps,RS232接口的原理設計圖如下圖所示。


2.程序設計

本文所述的串口指異步串行通信,異步串行是指UART(UniversalAsynchronousReceiver/Transmitter),通用異步接收/發送。本實驗程序設計為每秒鐘向串口發送”HELLOALINX”,如果收到RXD接收的數據,再把接收的數據發送出去,實現回環的功能。


2.1異步串口通信協議

消息幀從一個低位起始位開始,后面是7個或8個數據位,一個可用的奇偶位和一個或幾個高位停止位。接收器發現開始位時它就知道數據準備發送,并嘗試與發送器時鐘頻率同步。如果選擇了奇偶校驗,UART就在數據位后面加上奇偶位。奇偶位可用來幫助錯誤校驗。在接收過程中,UART從消息幀中去掉起始位和結束位,對進來的字節進行奇偶校驗,并將數據字節從串行轉換成并行。UART傳輸時序如下圖所示:


從波形上可以看出起始位是低電平,停止位和空閑位都是高電平,也就是說沒有數據傳輸時是高電平,利用這個特點我們可以準確接收數據,當一個下降沿事件發生時,我們認為將進行一次數據傳輸。

2.2波特率

常見的串口通信波特率有2400、9600、115200等,發送和接收波特率必須保持一致才能正確通信。波特率是指1秒最大傳輸的數據位數,包括起始位、數據位、校驗位、停止位。假如通信波特率設定為9600,那么一個數據位的時間長度是1/9600秒,本實驗中的波特率由50MHz時鐘產生。

2.3接收模塊設計

串口接收模塊uart_rx是個參數化可配置模塊,參數“CLK_FRE”定義接收模塊的系統時鐘頻率,單位是Mhz,參數“BAUD_RATE”是波特率。接收狀態機狀態轉換圖如下:


“S_IDLE”狀態為空閑狀態,上電后進入“S_IDLE”,如果信號“rx_pin”有下降沿,我們認為是串口的起始位,進入狀態“S_START”,等一個BIT時間起始位結束后進入數據位接收狀態“S_REC_BYTE”,本實驗中數據位設計是8位,接收完成以后進入“S_STOP”狀態,在“S_STOP”沒有等待一個BIT周期,只等待了半個BIT時間,這是因為如果等待了一個周期,有可能會錯過下一個數據的起始位判斷,最后進入“S_DATA”狀態,將接收到的數據送到其他模塊。在這個模塊我們提一點:為了滿足采樣定理,在接受數據時每個數據都在波特率計數器的時間中點進行采樣,以避免數據出錯的情況:

//receiveserialdatabitdataalways@(posedgeclkornegedgerst_n)beginif(rst_n==1'b0)rx_bits<=8'd0;
	elseif(state?==?S_REC_BYTE?&&?cycle_cnt?==?CYCLE/2-1)
		rx_bits[bit_cnt]<=?rx_pin;
	else
		rx_bits?<=?rx_bits;end

注意:本實驗沒有設計奇偶校驗位

信號名稱方向寬度(bit)說明
clkin1系統時鐘
rst_nin1異步復位,低電平復位
rx_dataout8接收到的串口數據(8位數據)
rx_data_validout1接收到的串口數據有效(高有效)
rx_data_readyin1表示用戶可以從接收模塊接收數據,當rx_data_ready和rx_data_valid都為高時數據送出
rx_pinin1串口接收數據輸入

串口接收模塊uart_rx端口

2.4發送模塊設計

發送模塊uart_tx設計和接收模塊相似,也是使用狀態機,狀態轉換圖如下:


上電后進入“S_IDLE”空閑狀態,如果有發送請求,進入發送起始位狀態“S_START”,起始位發送完成后進入發送數據位狀態“S_SEND_BYTE”,數據位發送完成后進入發送停止位狀態“S_STOP”,停止位發送完成后又進入空閑狀態。在數據發送模塊中,從頂層模塊寫入的數據直接傳遞給寄存器‘tx_reg’,并通過‘tx_reg’寄存器模擬串口傳輸協議在狀態機的條件轉換下進行數據傳送:

always@(posedgeclkornegedgerst_n)beginif(rst_n==1'b0)tx_reg<=1'b1;
	else
		case(state)
			S_IDLE,S_STOP:
				tx_reg?<=1'b1;
			S_START:
				tx_reg?<=1'b0;
			S_SEND_BYTE:
				tx_reg?<=?tx_data_latch[bit_cnt];
			default:
				tx_reg?<=1'b1;
		endcaseend
信號名稱方向寬度(bit)說明
clkin1系統時鐘
rst_nin1異步復位,低電平復位
tx_datain8要發送的串口數據(8位數據)
tx_data_validin1發送的串口數據有效(高有效)
tx_data_readyout1發送模塊已準備好發送數據,用戶可將tx_data_valid信號拉高發送數據給發送模塊。當tx_data_ready和tx_data_valid都為高時數據被發送
tx_pinout1串口發送數據發送

串口發送模塊uart_tx端口

2.5波特率的產生

在發送和接收模塊中,聲明了參數CYCLE,也就是UART一個周期的計數值,當然計數是在50MHz時鐘下進行的。用戶只要設定好CLK_FRE和BAUD_RATE這兩個參數即可。


測試程序

測試程序設計FPGA為1秒向串口發送一次“HELLOALINX\r\n”,不發送期間,如果接受到串口數據,直接把接收到的數據送到發送模塊再返回。“\r\n”,在這里和C語言中表示一致,都是回車換行。

測試程序分別例化了發送模塊和接收模塊,同時將參數傳遞進去,波特率設置為115200。

always@(posedgesys_clkornegedgerst_n)beginif(rst_n==1'b0)beginwait_cnt<=32'd0;
		tx_data?<=8'd0;
		state?<=?IDLE;
		tx_cnt?<=8'd0;
		tx_data_valid?<=1'b0;
	end
	else
	case(state)
		IDLE:
			state?<=?SEND;
		SEND:
		begin
			wait_cnt?<=32'd0;
			tx_data?<=?tx_str;

			if(tx_data_valid?==1'b1&&?tx_data_ready?==1'b1&&?tx_cnt?<8'd12)//Send?12?bytes?data			begin
				tx_cnt?<=?tx_cnt?+8'd1;//Send?data?counter			end
			elseif(tx_data_valid?&&?tx_data_ready)//last?byte?sent?is?complete			begin
				tx_cnt?<=8'd0;
				tx_data_valid?<=1'b0;
				state?<=?WAIT;
			end
			elseif(~tx_data_valid)
			begin
				tx_data_valid?<=1'b1;
			end
		end
		WAIT:
		begin
			wait_cnt?<=?wait_cnt?+32'd1;

			if(rx_data_valid?==1'b1)
			begin
				tx_data_valid?<=1'b1;
				tx_data?<=?rx_data;//?send?uart?received?data			end
			elseif(tx_data_valid?&&?tx_data_ready)
			begin
				tx_data_valid?<=1'b0;
			end
			elseif(wait_cnt?>=CLK_FRE*1000000)//waitfor1secondstate<=?SEND;
		end
		default:
			state?<=?IDLE;
	endcaseend//combinational?logic//Send?"HELLO?ALINX\r\n"always@(*)begin
	case(tx_cnt)
		8'd0:??tx_str?<="H";
		8'd1:??tx_str?<="E";
		8'd2:??tx_str?<="L";
		8'd3:??tx_str?<="L";
		8'd4:??tx_str?<="O";
		8'd5:??tx_str?<="?";
		8'd6:??tx_str?<="A";
		8'd7:??tx_str?<="L";
		8'd8:??tx_str?<="I";
		8'd9:??tx_str?<="N";
		8'd10:??tx_str?<="X";
		8'd11:??tx_str?<="\r";
		8'd12:??tx_str?<="\n";
		default:tx_str?<=8'd0;
	endcaseenduart_rx#(.CLK_FRE(CLK_FRE),.BAUD_RATE(115200))?uart_rx_inst(.clk????????????????????????(sys_clk??????????????????),.rst_n??????????????????????(rst_n????????????????????),.rx_data????????????????????(rx_data??????????????????),.rx_data_valid??????????????(rx_data_valid????????????),.rx_data_ready??????????????(rx_data_ready????????????),.rx_pin?????????????????????(uart_rx??????????????????));uart_tx#(.CLK_FRE(CLK_FRE),.BAUD_RATE(115200))?uart_tx_inst(.clk????????????????????????(sys_clk??????????????????),.rst_n??????????????????????(rst_n????????????????????),.tx_data????????????????????(tx_data??????????????????),.tx_data_valid??????????????(tx_data_valid????????????),.tx_data_ready??????????????(tx_data_ready????????????),.tx_pin?????????????????????(uart_tx??????????????????));

3.仿真

這里我們添加了一個串口接收的激勵程序vtf_uart_test.v文件,用來仿真uart串口接收。這里向串口模塊的uart_rx發送0xa3的數據,每位的數據按115200的波特率發送,1位起始位,8位數據位和1位停止位。


仿真的結果如下,當程序接收到8位數據的時候,rx_data_valid有效,rx_data[7:0]的數據位a3。


實驗測試

將AN3485模塊插到J11擴展口上,這里使用了USB轉RS232/RS485/RS422的設備,由于很多電腦都沒有9針的串行接口,我們通過串口線與USB轉串口設備連接,再通過USB連接到電腦上。如果電腦有串口的話,可以直接連接串口。


在設備管理器中找到串口號”COM5”


打開串口調試,端口選擇“COM5”(根據自己情況選擇),波特率設置115200,檢驗位選None,數據位選8,停止位選1,然后點擊“打開串口”。此軟件在例程文件夾下。


打開串口以后,每秒可收到“HELLOALINX”,在發送區輸入框輸入要發送的文字,點擊“手動發送”,可以看到接收到自己發送的字符
