【ZYNQ Ultrascale+ MPSOC FPGA教程】第十二章RS422實驗

FPGA技術專欄 ? 2021-01-23 11:37 ? 次閱讀

原創聲明:

本原創教程由芯驛電子科技(上海)有限公司(ALINX)創作,版權歸本公司所有,如需轉載,需授權并注明出處。

適用于板卡型號:

AXU2CGA/AXU2CGB/AXU3EG/AXU4EV-E/AXU4EV-P/AXU5EV-E/AXU5EV-P/AXU9EG/AXU15EG

實驗Vivado工程為“pwm_l

實驗Vivado工程為“rs422_test”。

本章利用AN3485模塊實現RS422接口數據傳輸。關于模塊,在前面的RS232實驗中已經介紹過,本實驗不再贅述。RS422與RS232在與FPGA的連接的接口上是一樣的,都是TXD和RXD,因此,本實驗在RS232實驗的基礎上,例化出兩路連接到RS422接口芯片MAX3490上。

o4YBAGAKL0WAfC28AABqKxWtiu8382.jpgRS422接口部分原理圖

1.程序設計

程序設計比較簡單,以RS232實驗為基礎,例化兩路uart_test即可。


2.實驗測試

RS422的接口部分是差分的信號,共四根信號線,兩根發送TXD+和TXD-,對應Y和Z,兩根接收RXD+和RXD-,對應A和B。

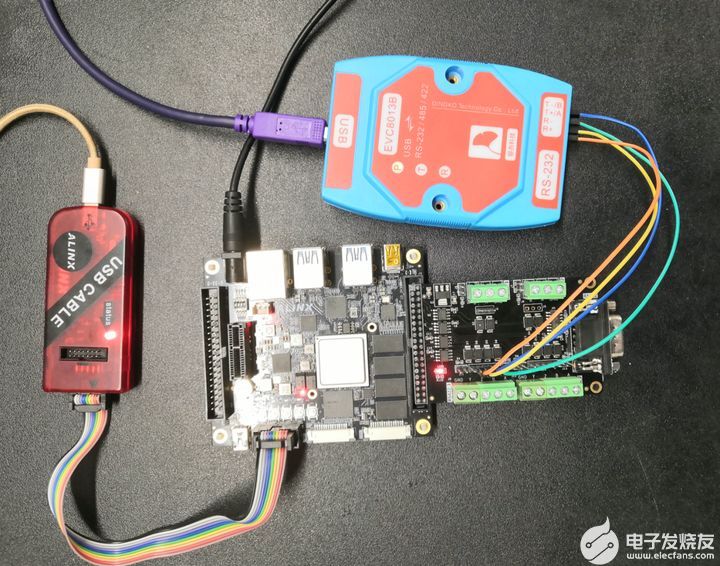

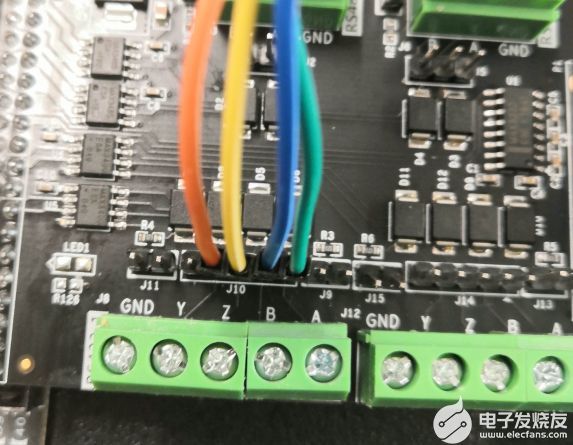

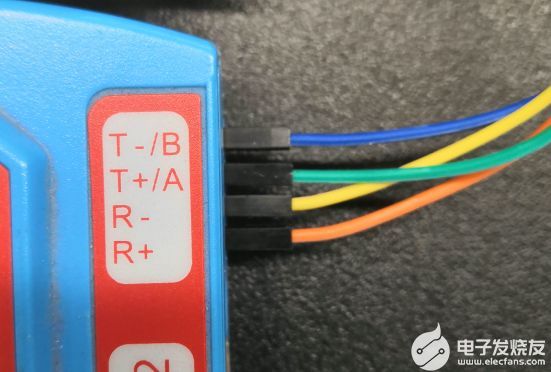

與RS232實驗一樣,也采用USB轉串口的設備連接,使用杜綁線將模塊的RS422_1的Y和Z分別與設備的R+和R-連接,將模塊的A和B分別與設備的T+和T-連接。



下載程序后,即可在串口工具中看到RS232實驗同樣的效果,可以利用同樣的方法測試RS422_2接口。
